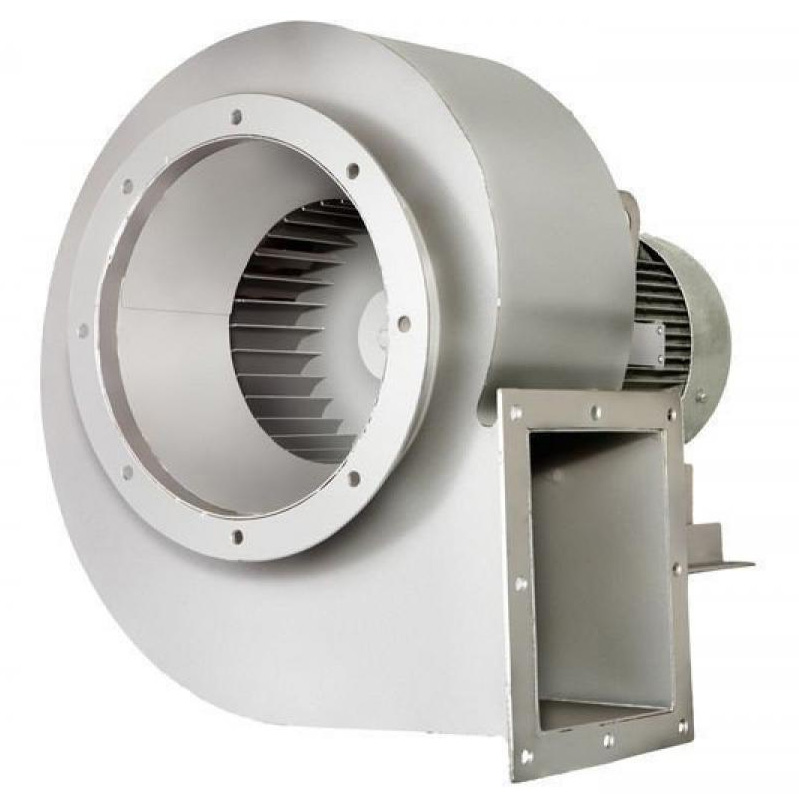

Вентиляторы дутьевые ВДН (ВД)

В каталоге тягодутьевых машин вентиляторы центробежные дутьевые одностороннего всасывания с загнутыми назад лопатками рабочего колеса представлены моделями ВДН-5, ВДН-6,3, ВДН-8, ВДН-9, ВДН-10, ВДН-11,2, ВДН-12,5, ВДН-13. Вентиляторы центробежные дутьевые одностороннего всасывания с загнутыми вперед лопатками рабочего колеса представлены моделями ВД-2,5, ВД-3,5.

Корпус спиральный поворотный
Направление вращения — правое и левое (определяется со стороны привода)
ТУ 3113-018-57375659-2005; ТУ 3113-019-57375659-2005.

Купить

Исполнение вентиляторов по назначению и материалам:

Общего назначения
коррозионно-стойкие из нержавеющей стали.

Вентиляторы ВД и ВДН предназначены для перемещения воздуха и невзрывоопасных неагрессивных газовоздушных смесей температырыот -30⁰С до+200⁰С, запыленностью до 0,2 г/м³, не содержащих липких, волокнистых, абразивных включений. Применяются для подачи воздуха в топки стационарных паровых и водогрейных котлов малой мощности, производительностью до 1 т/пара в час. Вентиляторы допускается применять для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов, а также в установки других технологических систем различных отраслей промышленности.

Предназначены для эксплуатации в макроклиматических условиях умеренного (У) и тропического (Т) климата, 1-3 категории размещения по ГОСТ 15150. Температура окружающей среды от -40⁰С до +40⁰С (45⁰С для тропического исполнения). Устанавливаются за пределами помещений, вне зоны длительного пребывания людей.

Тип	Мощность (кВт)	Частота вращения (об/мин)	Производительность (м³/ч)	Давление полное (Па)
ВД-2,7	1.5	3000	1100	150
ВД — 3,5	3	3000	2200	290
ВДН-5	5.5	3000	2000	55
ВДН-6,3	5.5	1500	5102	88
ВДН-8	15	1500	6970	99
ВДН-8	11	1000	10460	226
ВДН-9	15	1500	14900	283
ВДН-9	11	1000	9930	125
ВДН-10	11	1000	13620	155
ВДН-10	30	1500	20450	352
ВДН-11,2	22	1000	19130	194
ВДН-11,2	45	1500	28750	444
ВДН-12,5	30	1000	26600	243
ВДН-12,5	90	1500	39900	552
ВДН-13	132	1500	80000	1260
