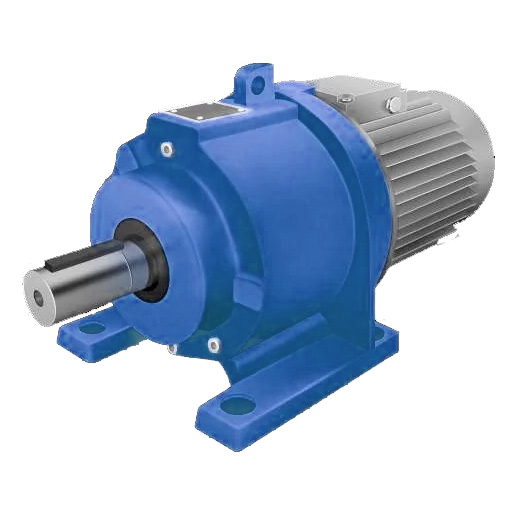

Мотор-редукторы ЗМП-31,5 – ЗМП-50

Условия применения мотор—редукторов данного типа:

■   продолжительный режим работы мотор-редуктора, с продолжительностью работы от 8-24 ч/сут;

■   в пределах номинального крутящего момента нагрузка на редуктор может быть, как постоянная, так и переменная, а также одного направления либо реверсивная;

■   допустимая высота над уровнем моря не привышает 1000 м;

■   внешняя среда использования — неагрессивная, невзрывоопасная с максимальным содержанием непроводящей пыли в воздухе 10 мг/м³;

■   при климатическом исполнении У, категория размещения 3, допускается использование данного мотор-редуктора в помещениях, колебания температуры и влажности воздуха в которых, существенно меньше, чем на откры­том воздухе, при температуре внешней окружающей среды при эксплуатации от — 45 °С до + 40 °С, При климатическом исполнении Т (тропический климат), категория размещения 2, Допускается эксплуатация под навесом или в помещении, коле­бания температуры и влажности воздуха в которых, несущественно отличаются от колебаний на открытом воз­духе, при температуре внешней окружающей среды при эксплуатации от — 10 °С до + 45 °С.

Мотор-редуктороы комплектуются асинхронными двигателями серии 4АМ, серии АИР или серии АИ. Также для комплектации мотор-редукторов, допускается использование двигателей сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения, по согласованию с изготовителем.

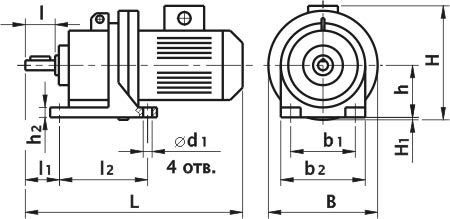

Исполнение на лапах

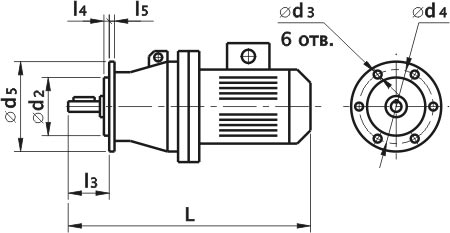

Исполнение фланцевое

Габаритные и присоединительные размеры

Типоразмер мотор-редуктора	Частота вращения выходного вала, об/мин	L	B	H	l	l1	l2	l3	l4	l5	d	d1	d2	d3	d4	d5
		не более
3МП–31,5	3,55 … 16	430	190	215	60	82	130	70	4	12	28j6	15	130h6	12	155	180
	18 … 90	505	190	225
	112 … 280	590	250	275
3МП–40	5,6 … 16	500	220	250	80	110	170	90	6	16	35k6	19	130h6	15	165	200
	18 … 90	570	250	260
	112 … 224	730	350	350
3МП–50	3,5 … 16	650	265	285	110	145	210	125	8	18	45k6	19	180h8	17	215	250
	18 … 90	680	265	285
	112 … 280	900	350	425



Типоразмер мотор-редуктора	Частота вращения выходного вала, об/ мин	b	b1	b2	h	h1	h2	t	Н1
3МП–31,5	3,55 … 16	8h9	155	190	100	7	15	31	0
	18 … 90
	112 … 280								25
3МП–40	5,6 … 16	10h9	180	220	112	8	20	38	0
	18 … 90
	112…224								38
	280								63
3МП–50	3,55 … 16	14h9	220	265	132	9	22	48,5	0
	18 … 90
	112 … 224								43

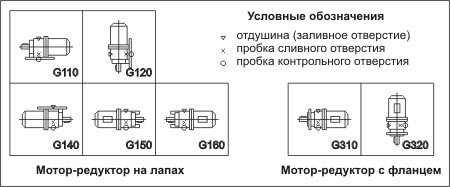

Варианты размещения мотор-редуктора данного типа по способу монтажа
