Мотор-редукторы МПО2М-10 – МПО2М-15 - ТД Сибирское Снабжение г. Хабаровск

Условия применения мотор-редукторов данного типа:

■ в пределах допустимого крутящего момента нагрузка на редуктор может быть, как постоянная, так и переменная по величине и направлению;

■ вращение выходного вала редуктора происходит в любую сторону;

■ Чтобы исключить действие поперечных сил на выходной вал мотор-редуктора, передачу крутящего момента рекомендуется осуществлять с помощью промежуточного устройства;

■ климатическое исполнение редуктора — У и Т, категории размещения 2 и 3 по ГОСТ 15150-69 при эксплуатации на высоте над уровнем моря не превышающей 1000 м;

■ температура внешней окружающей среды при эксплуатации — от — 40 °С до + 40 °С;

■ неагрессивная окружающая среда при эксплуатации, с содержанием непроводящей пыли в воздухе до 10 мг/м³ и относительной влажностью до 80 % при температуре + 20 °С — для мотор-редукторов с закрытыми обдуваемыми двигателями;

■ взрывоопасная зона эксплуатации класса В-1а, категория взрывоопасных смесей;

■ группа взрывоопасных смесей II-А, II-В по температуре самовоспламенения Т4 по ПУЭ для мотор-редукторов с взрывозащищенными двигателями.

Также по способу монтажа и положению в пространстве мотор-редукторы типа МПО2М-10 и МПО2М-15 имеют несколько исполнений:

■ Щ — горизонтальное положение на опорных лапах;

■ Ф — горизонтальное положение на опорном фланце;

■ В — вертикальное положение на опорном фланце;

■ ВК — вертикальное положение на опорном фланце с кольцевой канавкой на выходном валу.

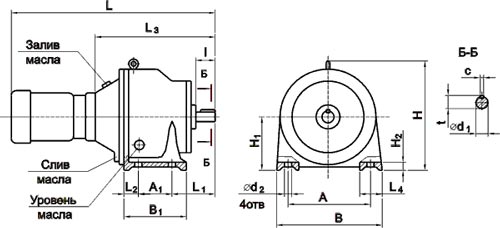

МПО2М-10 - МПО2М-15 Щ

Мотор-редуктор горизонтального исполнения на лапах — Щ

Габарит	L₁	L₂	L₃	L₄	l	A	A₁	В	B₁	С	H	H₁	H₂	d₁	d₂	R	t
МПО2М-10	125	40	420	60	80	250	150	300	210	12	370	160	20	40	17	150	43
МПО2М-15	215	65	615	100	140	390	210	460	300	18	496	225	35	65	22	210	69

МПО2М-10 - МПО2М-15 Ф

Мотор-редуктор горизонтального фланцевого исполнения — Ф

Мотор-редуктор горизонтального фланцевого исполнения — В и ВК

Габарит	L1	L3	L4	L5	L6	D1	D2	D3	d1	d2	d3	d4	l1	l2	c	t
МПО2М-10	420	110	16	6	80	270	300	330	40	32	38	13	11	4	12	43
МПО2М-15	615	190	20	10	140	330	375	420	65	55	62	22	14	6	18	69
