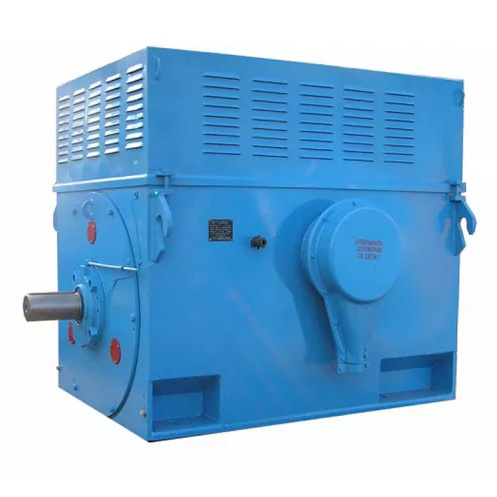

Двигатели выполняются на подшипниках качения, с одним концом вала. Выводные концы выведены в коробку выводов. Коробка выводов снабжена предохранительной мембраной и соответствует современным требованиям по стойкости к токам короткого замыкания.
Степень защиты двигателей серии А — IP23.
Степень защиты двигателей серии ДАЗО — IP54.
Охлаждение двигателей в режиме самовентиляции.
Изоляция обмоток двигателей термореактивная типа «Монолит — 2» класса нагревостойкости «F» по ГОСТ 8865. Предельные допускаемые превышения температуры обмоток статора, определенные методом сопротивления в продолжительном номинальном режиме работы, не должны быть более плюс 80оС.
Структура условного обозначения
А — асинхронный двигатель с короткозамкнутым ротором;
ДАЗО — асинхронный двигатель, обдуваемый с короткозамкнутым ротором;
500 — высота оси вращения в мм;
X, Y, XK, YK — условная длина двигателя;
4, 6, 8 — число полюсов;
У1 ,У3 — климатическое исполнение и категория размещения.
Технические характеристики двигателей приведены в таблице 37, габаритные и присоединительные размеры — в таблице 38.
Таблица 37
|
Тип двигателя |
Мощность, кВт |
Частота вращения, об/мин |
KПД, % |
cos |
Mмакс/Mном |
Mпуск/Mном |
Iпуск/Iном |
| А-500ХК-4УЗ |
315 |
1500 |
93.2 |
0.87 |
2.3 |
0.9 |
6.0 |
| А-500Х-4УЗ |
400 |
93.8 |
0.87 |
2.4 |
1.0 |
6.0 |
|
| А-500Х-6УЗ |
400 |
1000 |
93.8 |
0.84 |
2.1 |
1.0 |
5.5 |
| А-500ХК-8УЗ |
315 |
750 |
93.0 |
0.80 |
2.1 |
1.1 |
5.0 |
| А-500Х-8УЗ |
400 |
93.5 |
0.80 |
2.1 |
1.1 |
5.0 |
|
| А-500YК1-4УЗ |
500 |
1500 |
94.2 |
0.88 |
2.3 |
1.0 |
6.0 |
| А-500YК-4УЗ |
630 |
94.5 |
0.88 |
2.2 |
1.0 |
6.0 |
|
| А-500Y-4УЗ |
800 |
94.9 |
0.89 |
2.2 |
1.0 |
6.0 |
|
| А-500YК-6УЗ |
500 |
1000 |
94.2 |
0.84 |
2.4 |
1.1 |
6.0 |
| А-500Y-6УЗ |
630 |
94.4 |
0.85 |
2.1 |
1.0 |
5.5 |
|
| А-500Y-8УЗ |
500 |
750 |
94.1 |
0.80 |
2.2 |
1.2 |
5.5 |
| ДАЗО-500YК1-4У1 |
400 |
1500 |
93.7 |
0.86 |
2.8 |
1.2 |
7.5 |
| ДАЗО-500YК-4У1 |
500 |
94.0 |
0.86 |
2.8 |
1.2 |
7.5 |
|
| ДАЗО-500Y-4У1 |
630 |
94.5 |
0.87 |
2.8 |
1.2 |
7.2 |
|
| ДАЗО-500YК-6У1 |
400 |
1000 |
93.9 |
0.81 |
3.0 |
1.4 |
7.2 |
| ДАЗО-500Y-6У1 |
500 |
94.2 |
0.84 |
2.8 |
1.2 |
6.8 |
|
| ДАЗО-500Y-8У1 |
400 |
750 |
93.8 |
0.77 |
2.8 |
1.4 |
6.6 |
| ДАЗО-500ХК-4У1 |
250 |
1500 |
92.5 |
0.85 |
2.9 |
1.1 |
7.5 |
| ДАЗО-500Х-4У1 |
315 |
93.0 |
0.85 |
3.0 |
1.2 |
7.5 |
|
| ДАЗО-500Х-6У1 |
315 |
1000 |
93.4 |
0.83 |
2.6 |
1.2 |
6.6 |
| ДАЗО-500ХК-8У1 |
250 |
750 |
92.3 |
0.77 |
2.6 |
1.3 |
6.5 |
| ДАЗО-500Х-8У1 |
315 |
93.0 |
0.77 |
2.6 |
1.3 |
6.5 |
Таблица 38
|
Тип двигателя |
Размеры, мм |
|||
|
L10 |
L11 |
L30 |
L34 |
|
| А-500ХК-4УЗ |
1000 |
1260 |
1630 |
830 |
| А-500Х-4УЗ | ||||
| А-500Х-6УЗ | ||||
| А-500ХК-8УЗ | ||||
| А-500Х-8УЗ | ||||
| А-500YК1-4УЗ |
1120 |
1380 |
1750 |
950 |
| А-500YК-4УЗ | ||||
| А-500Y-4УЗ | ||||
| А-500YК-6УЗ | ||||
| А-500Y-6УЗ | ||||
| А-500Y-8УЗ | ||||
| ДАЗО-500YК1-4У1 |
1120 |
1380 |
2045 |
950 |
| ДАЗО-500YК-4У1 | ||||
| ДАЗО-500Y-4У1 | ||||
| ДАЗО-500YК-6У1 | ||||
| ДАЗО-500Y-6У1 | ||||
| ДАЗО-500Y-8У1 | ||||
| ДАЗО-500ХК-4У1 |
1000 |
1260 |
1925 |
830 |
| ДАЗО-500Х-4У1 | ||||
| ДАЗО-500Х-6У1 | ||||
| ДАЗО-500ХК-8У1 | ||||
| ДАЗО-500Х-8У1 | ||||
